Teste de Resistência de Isolamento Fluke 1507

SKU: 516226
R$ 5.380,30
(desc. de
R$ 597,81
já aplicado)
À vista no Boleto.
ou
R$ 5.978,11
Em até 10x R$ 597,81 sem juros
Quantidade

Você também pode gostar

Teste de Resistência de Isolamento - 1507

Descrição do Produto:

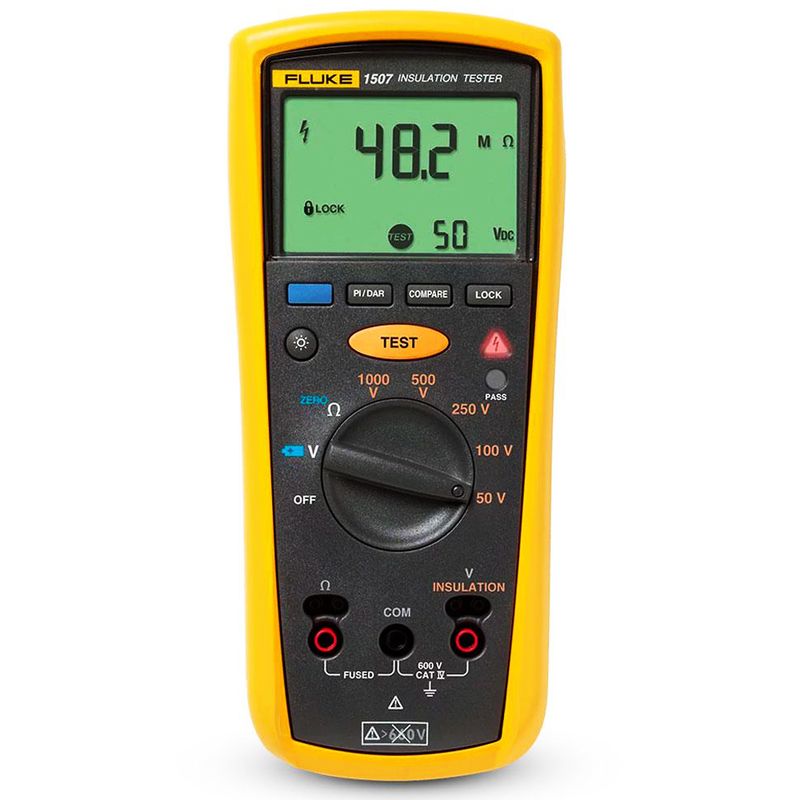

  • O Fluke 1507 é um testador de isolamento portátil, compacto e versátil para testes avançados de isolamento elétrico e industrial. Suas múltiplas tensões de teste o tornam a ferramenta ideal para muitas aplicações de solução de problemas, comissionamento e manutenção preventiva.

Informações Gerais:

  • Testador de resistência de isolamento avançado robusto e compacto para eletricistas e eletricistas - industriais e comerciais;
  • Calcula automaticamente o índice de polarização e a taxa de absorção dielétrica;
  • Torna testes repetitivos simples e fáceis com uma função Compare (Pass / Fail);
  • Oferece múltiplas tensões de teste de isolamento: 50 V, 100 V, 250 V, 500 V e 1000 V.

Medição de Tensão AC / DC:

  • Faixa: 600,0 V;
  • Resolução: 0,1 V;
  • Precisão: 50 Hz a 400 Hz ± (% de Rdg + Dígitos) / ± (2% + 3);
  • Impedância de entrada: 3 MΩ (nominal), <100 pF;
  • Taxa de rejeição de modo comum (1 kΩ desequilibrado): > 60 dB em DC, 50 ou 60 Hz;
  • Proteção de sobrecarga: 600 V rms ou DC.

Medição de Resistência de Ligação à Terra:

  • Alcance e resolução: 20,00 Ω - 0,01 Ω / 200,0 Ω - 0,1 Ω / 2000 Ω - 1,0 Ω / 20,00 kΩ - 0,01 kΩ;
  • Precisão: ± (1,5% + 3);
  • Proteção de sobrecarga: 2 V rms ou DC;
  • Tensão de teste de circuito aberto: > 4,0 V, <8 V;
  • Corrente de curto-circuito: > 200,0 mA.

Especificações de Isolamento:

  • Faixa de medição: 0,01 MΩ a 10 GΩ;
  • Tensão de teste: 50 V, 100 V, 250 V, 500 V, 1000 V;
  • Precisão de tensão de teste: + 20%, - 0%;
  • Corrente de curto-circuito: 1 mA nominal;
  • Descarga automática: Tempo de descarga <0,5 segundo para C = 1 µF ou menos;
  • Indicador de circuito vivo: Teste de inibição se a tensão do terminal> 30 V antes da inicialização do teste;
  • Carga capacitiva máxima;
  • Operável com carga de até 1 µF;
  • Medir precisão: 50 V - ± (3% + 5) / 100 V -± (3% + 5) / 250 V - ± (1,5% + 5) / 500 V - ± (1,5% + 5) / 1000 V - ± (1,5% + 5) a 2.000 MΩ, ± (10% + 3) acima de 2.000 MΩ.

Especificações Técnicas:

  • Tensão máxima aplicada a qualquer terminal: 600 V AC rms ou DC;
  • Temperatura de armazenamento: -40 ° C a 60 ° C (-40 ° F a 140 ° F);
  • Temperatura de operação: -20 ° C a 55 ° C (-4 ° F a 131 ° F);
  • Coeficiente de temperatura: 0,05 x (precisão especificada) por ° C para temperaturas <18 ° C ou> 28 ° C (<64 ° F ou> 82 ° F);
  • Umidade relativa: 0% a 95% @ 10 ° C a 30 ° C (50 ° F a 86 ° F) / 0% a 75% @ 30 ° C a 40 ° C (86 ° F a 104 ° F) / 0% a 40% @ 40 ° C a 55 ° C (104 ° F a 131 ° F);
  • Vibração: Aleatório, 2 g, 5-500 Hz por instrumento MIL-PRF-28800F, Classe 2;
  • Choque: Queda de 1 metro de acordo com IEC 61010-1 2ª Edição (teste de queda de 1 metro, seis lados, piso de carvalho);
  • Compatibilidade eletromagnética: Em um campo RF de 3 V / M, precisão = precisão especificada (EN 61326-1: 1997);
  • Segurança: Em conformidade com ANSI / ISA 82.02.01 (61010-1) 2004, CAN / CSA-C22.2 NO. 61010-1-04 e IEC / EN 61010-1 2ª edição para categoria de medição IV 600 V (CAT IV);
  • Certificações: CSA de acordo com o padrão CSA / CAN C22.2 No. 61010.1-04; TUV de acordo com o padrão IEC / EN 61010-1 2ª Edição;
  • Bateria: Quatro baterias AA (NEDA 15A ou IEC LR6);
  • Vida da bateria (Uso de teste de isolamento): O testador pode realizar pelo menos 1000 testes de isolamento com baterias alcalinas novas em temperatura ambiente. Estes são testes padrão de 1000 V em 1 MΩ com um ciclo de trabalho de 5 segundos ligado e 25 segundos desligado;
  • Vida da bateria (Medidas de resistência): O testador pode realizar pelo menos 2500 medições de resistência de aterramento com baterias alcalinas novas em temperatura ambiente. Estes são testes padrão de 1 Ω com um ciclo de trabalho de 5 segundos ligado e 25 segundos desligado;
  • Tamanho (A x L x L): 5,0 x 10,0 x 20,3 cm;
  • Peso: 550 g;
  • Classificação de IP: IP40;
  • Altitude de operação: 2000 m CAT IV 600 V, 3000 m CAT III 600 V;
  • Altitude de armazenamento: 12.000 m;
  • Capacidade acima da faixa: 110% do alcance.

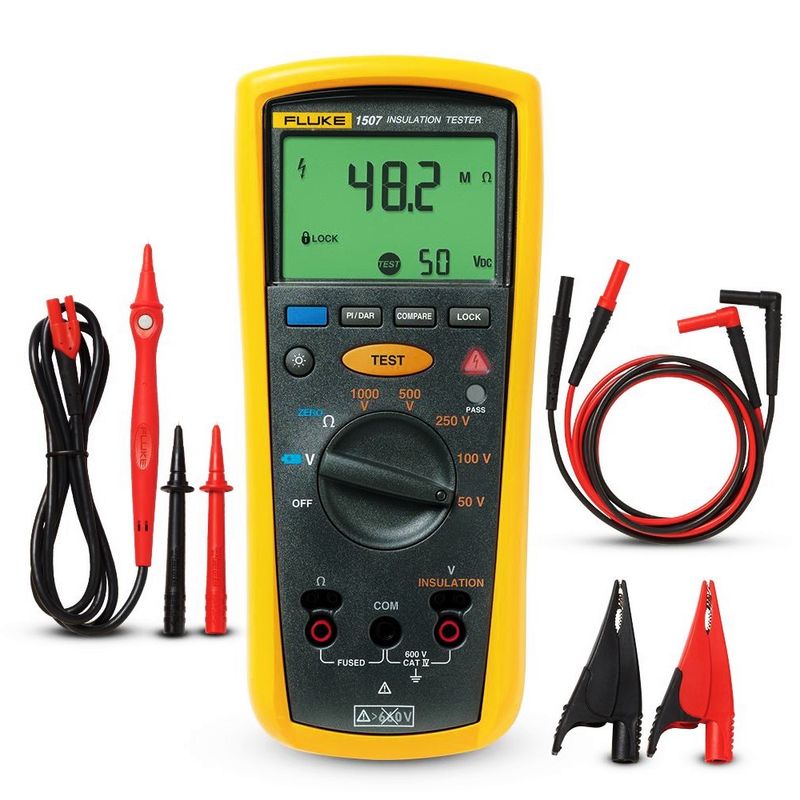

Itens Inclusos:

  • 1 Testador 1507;
  • 1 Sonda remota
  • 1 Cabo de teste TL224;
  • 1 Sonda de teste TP74;
  • 1 Coldre;
  • 2 Pinças de jacaré
  • 1 Manual do usuário.
