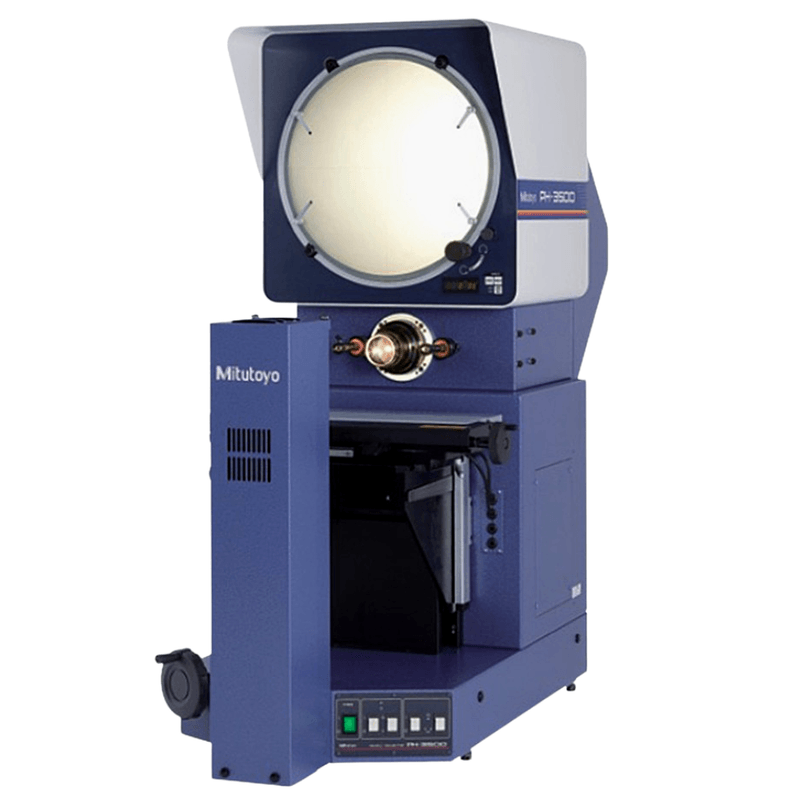

Projetor de Perfil Horizontal PH-3515F Mitutoyo - 172-868A

Projetor de Perfil Horizontal PH-3515F Mitutoyo - 172-868A

Descrição:

• Modelo de bancada que utiliza um sistema óptico horizontal.
• Peso máximo das amostras de até 45kg,possibilitando a medição de peças mais pesadas.
• Ampla mesa de 254mm (X) × 152mm (Y),permitindo a medição de peças mais largas.(PH-3515F).
• Display digital angular integrado. (PH-3515F).
• Pode-se adicionar o Processador de Dados 2-D (QM-Data200), facilitando e aumentando a variedade de métodos de medições.
• Fornece iluminação para inspecionar o contorno, e iluminação incidente obliqua para observação de superfície.

Características:

• Imagem Projetada: Direita/Invertida;
• Tela com transferidor/Diâmetro efetivo: ø353mm (13.9”);
• Tela com transferidor/Material da tela: Vidro com um lado fosco;
• Tela com transferidor/Rotação da tela: ±360° (Contador exibe ±370°);
• Tela com transferidor/Leitura de ângulo: Contador digital (LED), Comutação modo ABS/INC, Zeragem;
• Tela com transferidor/Resolução: 1' ou 0,01° (Selecionavel);
• Tela com transferidor/Linha de referência: 90° (Linhas cruzadas);
• Lentes Objetivas/Ampliação: 10X (Acessório padrão), 5X(Somente para PH-3515F), 20X, 50X, 100X;
• Lentes Objetivas/Tipo de encaixe: Roscada;
• Iluminação/Contorno: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração;
• Iluminação/Superfície: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração.

Especificações Técnicas:

• Marca: Mitutoyo;
• Referência: 172-868A;
• Série: 172;
• Exatidão de ampliação/Contorno: Menos de ±0,1% da ampliação nominal;
• Exatidão de ampliação/Superfície: Menos de ±0,15% da ampliação nominal;
• Mesa de medição (X×Y): 254×152mm;
• Dimensões externas: 750 x 1430 x 1370cm;
• Peso: 188kg.

Itens Inclusos:

• Projetor de Perfil Horizontal PH-3515F Mitutoyo - 172-868A.

• Imagens Meramente Ilustrativas.
