Osciloscópio Portátil Industrial Com 4 Canais 200Mhz Fluke-190-204-III

SKU: 558295
Este produto não está disponível no momento
Quero que me avisem quando estiver disponível

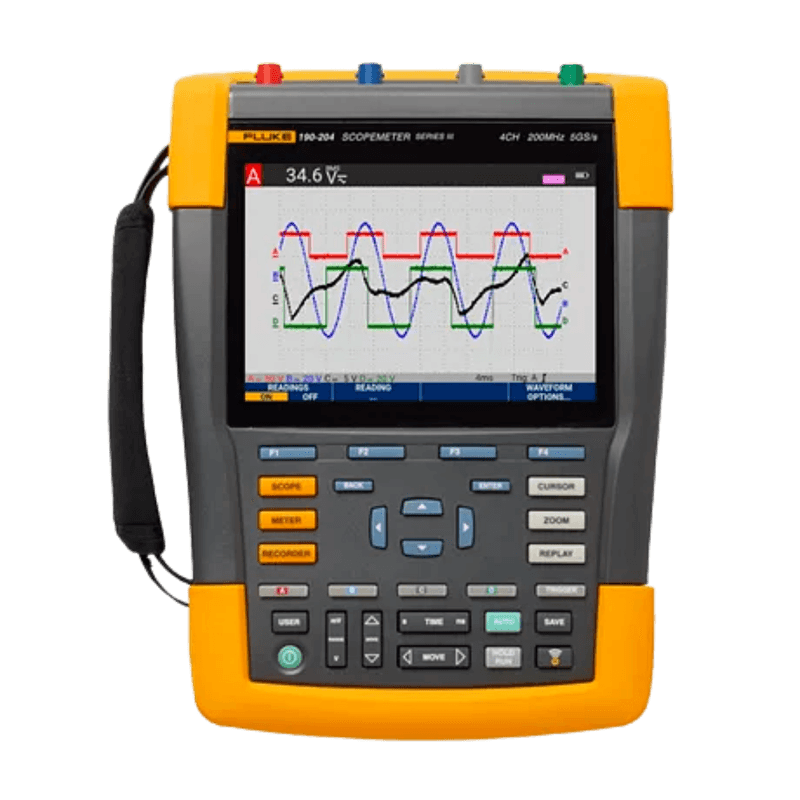

Osciloscópio Portátil Industrial Com 4 Canais 200Mhz Fluke-190-204-III

Descrição:

  • A Ferramenta de Teste Osciloscópio Industrial ScopeMeter® Fluke 190 Série III foi desenvolvida para ir aonde você for e lidar com praticamente qualquer trabalho de detecção de problemas ao longo do caminho;
  • Com classificação CAT III 1000 V/CAT IV 600 V que combina portabilidade robusta com o alto desempenho de osciloscópios de bancada;
  • Altas taxas de amostragem de até 5,0 GS/s, 200 ps de resolução e memória profunda de 10.000 amostras por canal, possibilitam uma captura de alta precisão e a exibição de detalhes, ruídos e outros distúrbios de formas de ondas;
  • Realize medições de temporização ou de amplitude em sistemas de controle de três eixos ou trifásico, ou simplesmente compare e contraste diversos pontos de testes em um circuito sob teste;
  • Possui recursos como Gravação Sem Papel TrendPlot®, Modo ScopeRecord®, Trigger Connect-and-View® e uma função única de reprodução de até 100 telas auxiliam você a diagnosticar problemas rapidamente para minimizar os custos de reparo e o tempo de inatividade.

Especificações Técnicas:

  • Marca: Fluke;
  • Referência: Fluke-190-204-III;
  • Tensão: ± (1,5 % + 6 contagens);
  • Intervalos de Resistência: 500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ;
  • Precisão de Resistência: ± (0,6 % + 6 contagens);
  • Continuidade: Alerta sonoro em < 50 Ω (± 30 Ω);
  • Teste de díodos: Até 2,8 V;
  • Corrente (A): A CC, A CA, A CA+CC usando uma pinça de corrente opcional ou fatores de Escala de shunt: 0,1 mV/A, 1 mV/A a 100 V/A e 400 mV/A;
  • Temperatura: Com acessórios opcionais. Fatores de escala 1mV/°C ou 1mV/°F;
  • Tamanho: 265 mm x 192 mm x 70 mm (10,5 pol. x 7,6 pol. x 2,8 pol.);
  • Peso: 2,2 kg (4,8 lb.).

Precisão V CA RMS real:

  • 15 Hz até 60 Hz: ± (1 % + 10 contagens) / ± (1,5 % + 10 contagens);
  • 60 Hz até 1 kHz: ± (2,5 % + 15 contagens);
  • 60 Hz até 20 kHz: ± (2,5 % + 15 contagens).

Precisão V CA+CC True-rms:

  • 15 Hz até 60 Hz: ± (1 % + 10 contagens) ± (1,5 % + 10 contagens);
  • 60 Hz até 1 kHz: ± (2,5% + 15 contagens);
  • 60 Hz até 20 kHz: ± (2,5 % + 15 contagens);
  • Faixas do voltímetro: 500 mV; 5 V; 50 V; 500 V; 1.100 V.

Deflexão vertical:

  • Número de canais: 4;
  • Largura de banda: 200 MHz;
  • Tempo de elevação: 1,7 ns;
  • Número de entradas do osciloscópio: 4 canais de entrada;
  • Acoplamento de entrada: CA ou CC, com indicador de nível de aterramento;
  • Sensibilidade da entrada: Com ponta de prova 10:1, 20 mV a 1000 V/div / Com ponta de prova 100:1, 200 mV a 10 kV/div;
  • Direto (1:1): 2 mV a 100 V/div;
  • Limitador de largura de banda: 20 MHz e 10 kHz;
  • Polaridade: Normal, invertido, variável;
  • Tensão de entrada: Classificação CAT III 1000 V/CAT IV 600 V, consulte as Especificações gerais para mais detalhes;
  • Resolução vertical: 8 bits;
  • Precisão a 4 s a 10 μs/div: 5 mV/div a 100 V/div, ± (1,5 % + 6 contagens);
  • 2 mV/div: ±(1,5 % + 10 contagens);
  • Impedância de entrada: 1 MΩ (± 1 %) // 15 pF (± 2,25 pF).

Horizontal:

  • Velocidade de amostragem máxima em tempo real: 2,5 GS/s (2 canais) / 1,25 GS/s (4 canais)
  • Comprimento da gravação: Até 10.000 amostras por canal;
  • Intervalo de base de tempo: 2 ns/div / a 4 s/div;
  • Comprimento máximo de gravação 10.000 amostras por canal no modo escopo / 30.000 pontos por canal no modo de rolagem ScopeRecord™ (consulte "Modo Gravação");
  • Precisão do temporizador: ± (0,01 % de leitura + 1 pixel);
  • Captura de glitch: 8 ns (10 µs/div a 2 min/div).

Umidade relativa:

  • 0% a 90%, 5 °C a 30 °C (41 °F a 86 °F)
  • 0% a 75%, 30 °C a 40 °C (86 °F a 104 °F)
  • 0% a 45%, 40 °C a 50 °C (104 °F a 122 °F)

Itens Inclusos:

  • Osciloscópio Portátil Industrial Com 4 Canais 200Mhz Fluke-190-204-III.

*Imagens Meramente Ilustrativas.
