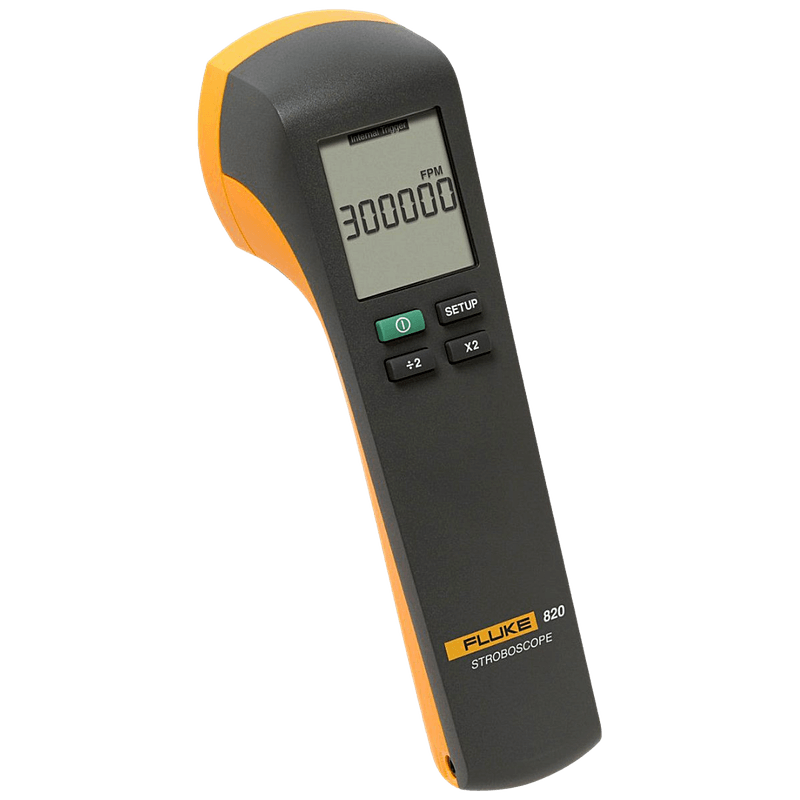

Estroboscópio de LED Fluke-820-2

Estroboscópio de LED Fluke-820-2

Descrição:

• Para a maioria das aplicações, a duração padrão do flash funcionará bem sem ajuste. Em outras aplicações com maior rpm ou objetos rotatórios maiores com altas velocidades de superfície, é necessário que a duração do flash seja ajustável. Em aplicações de alta velocidade, os objetos podem se mover durante o curto período de um único flash, resultando em uma imagem borrada. Reduzindo-se a duração do flash, os objetos têm menos tempo para se mover e a imagem ficará mais nítida.
• O estroboscópio Fluke 820-2 é mais que apenas uma ferramenta para medir a velocidade rotacional da máquina sem contato físico.

Características:

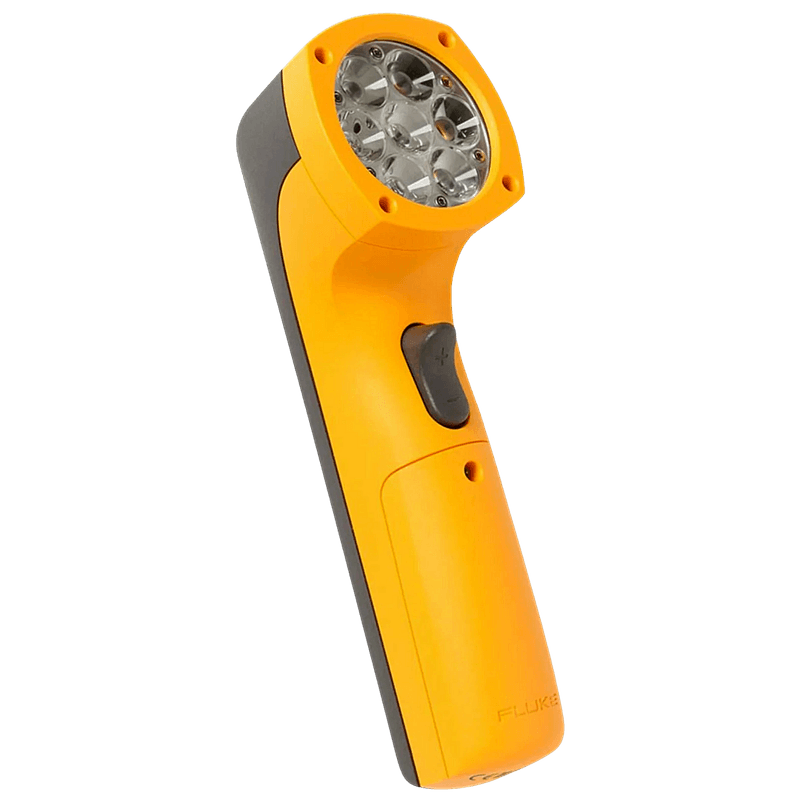

• Matriz de 7 LEDs de alta intensidade — 4.800 Lux a 6.000 FPM/30 cm;
• Fonte de luz LED com características de flash uniformes para taxas mais elevadas, de 30 a 300.000 FPM (piscadas por minuto);
• Modulação de largura de pulso digital para imagens excepcionalmente nítidas em altas velocidades;
• Projeto resistente e durável, com LEDs, sem filamentos, gases, cavidades ou vidro – (resistente a quedas de até um metro);
• Sistema de controle com precisão Quartz – 0,02% (+/- 1 dígito);
• Display LCD multilinha;
• Verifique a velocidade de rotação da máquina sem contato físico ou necessidade de fita reflexiva;
• Avanço ou retardo o tempo do flash para visualizar dentes de engrenagem, superfícies de corte, repetições ou "deslocamentos";
• Operação simples por botão com os botões x2 e ÷2 para ajuste fácil;
• Duração de flash ajustável.

Aplicações:

• Máquinas acionadas por correia — ventiladores de HVAC, bombas;
• Rolamentos de esfera, eixos, dentes de engrenagem ou outros componentes da máquina;
• Embreagens e rodas dentadas;
• Fundações — vibrações de ressonância;
• Desgaste ou danos de cabos ou tubulação;
• Processos de mistura e dosagem;
• Além disso, o estroboscópio LED pode ser usado como um tacômetro estroboscópico para medir a velocidade, em vez de usar um tacômetro a laser. Para usar o estroboscópio, o componente que está sendo medido deve estar visível e ter uma marca de identificação que possa ser usada como ponto de referência. Um tacômetro de estroboscópio é uma ferramenta útil porque nem sempre se pode ter acesso ao eixo da máquina para colocar um pedaço de fita reflexiva para usar um tacômetro a laser ou fazer contato com o eixo móvel para usar um tacômetro de contato. Usando um estroboscópio, é possível "parar" o eixo até 30 RPM (FPM).

Use o 820-2 para:

• Turbinas que variam em velocidade e mudam de velocidade frequentemente;
• Motores de transmissão de frequência variável que variam em velocidade, mas não mudam a velocidade com frequência;
• Encontrar a melhor velocidade de rotação e procurar deslizamento da correia;
• Encontrar componentes do elemento da máquina – pás de ventilador, lâminas da bomba, parafusos de compressor e dentes de engrenagem;
• Medição de RPM e investigação de frequência;
• Medição de deslizamento.

Dados Técnicos:

• Marca: Fluke;
• Referência: Fluke-820-2;
• Temperatura operacional: 0 °C a +45 °C;
• Temperatura de armazenamento: -10° C a +50° C;
• Absorção/corrosão 30 °C, umidade relativa de 95%, 5 dias;
• Altitude operacional: 2.000 m;
• Altitude de armazenagem: 12.000 m;
• Vibração: MIL-PRF-28800F Classe 2;
• Resistência a impacto: Queda de 1 metro;
• EMI, RFI, EMC: EN61326-1:2006;
• Homologações: CE Grau de poluição 2 Classe III (SELV);
• Faixa: 30 a 300.000 FPM à 0,5 a 5.000 Hz;
• Precisão: 0,02%;
• Resolução: 30 a 999 FPM = 0,1 / 1.000 a 300.000 = 1 / 0,5 Hz a 999 Hz = 0,1 / 1.000 Hz a 5.000 Hz = 1;
• Ajuste de frequência: FPM ou Hz;
• Duração: Ajustável em μs ou graus;
• Atraso: Ajustável em μs ou graus;
• Cor: Aproximadamente 6500 K;
• Saída de emissão: 4.800 lx a 6000 FPM em 30 cm;
• Método: Conector para controlar o acionador externamente;
• Nível alto: 3 V até 32 V;
• Nível baixo: <1 V;
• Largura mínima do pulso: Conexão 50 μs;
• Dimensões (AxLxC): 5,71 cm x 6,09 cm x 19,05 cm (2,25 pol. x 2,4 pol. x 7,5 pol.);
• Peso: 0,24 kg.

Umidade em operação (sem condensação):

• Sem condensação (<10 °C);
• 90 % de umidade relativa (de 10 °C a 30 °C);
• 75 % de umidade relativa (de 30 °C a 40 °C);
• 45 % de umidade relativa (de 40 °C a 50 °C).

Itens Inclusos:

• Estroboscópio de LED Fluke-820-2.
